【看護学生必見】不整脈完全ガイド – オーケストラで理解する心電図の世界
心電図の不整脈って、看護学生にとって最も難しく感じる分野の一つやないですか？でも実は、心臓をオーケストラに例えると、めちゃくちゃ理解しやすくなるんです！今日は、心電図が苦手な初心者の方でも絶対に理解できる「オーケストラ式不整脈ガイド」をお届けします。
🎼 心臓 = オーケストラの基本概念
まずは、心臓とオーケストラの関係性を理解しましょう。これが分かれば、すべての不整脈が手に取るようにわかるようになります！
🎵 心臓オーケストラの登場人物
- 指揮者（P波）：洞結節 – 「せーの！」の合図を出す
- 楽器隊（QRS波）：心室 – メインの演奏を担当
- 拍手（T波）：演奏終了後の「きれい♪」
- 観客席：心房 – 時々騒がしくなることも
正常な心拍のオーケストラ
正常洞調律では、こんな美しい演奏が行われています：
🎼指揮者 → 🎻🎺🥁 → 🎵美しい音楽 → 👏拍手
P波 QRS T波 次の準備
「1、2、3、4...」規則正しく60-100回/分
P波：指揮者の合図（心房の興奮）
🎼 P波の基本情報
- 正常時間：0.08〜0.10秒（2〜2.5mm）
- 正常高さ：2.5mm以下
- 生理学的意味：右心房→左心房への興奮伝播
- 起源：洞結節（自動的に電気信号を発生）
P波は心臓のペースメーカーである洞結節から始まる電気信号です。この信号が心房全体に広がって、心房が収縮し、血液を心室に送ります。
QRS波：楽器隊の演奏（心室の興奮）
🎻 QRS波の基本情報
- 正常時間：0.06〜0.10秒（1.5〜2.5mm）
- 振幅：誘導によって異なる（最大25mm程度）
- 生理学的意味：右心室・左心室の興奮
- 結果：心室収縮→全身・肺への血液拍出
QRS波は心室の興奮を表し、実際に血液を全身に送り出す最も重要な部分です。Q波・R波・S波の3つの波で構成されますが、まとめてQRS複合体と呼びます。
T波：演奏終了の拍手（心室の復極化）
👏 T波の基本情報
- 正常形状：なだらかな山型
- 方向：QRSと同じ方向（通常上向き）
- 生理学的意味：心室の回復・リラックス
- 重要性：次の心拍への準備期間
T波は心室が興奮から回復する過程を表します。心室が収縮を終えて、次の拍動に備えてリラックスする時期です。
心電図の時間軸と電圧軸
| 測定項目 | 1mm | 実際の値 |
|---|---|---|
| 横軸（時間） | 1mm | 0.04秒 |
| 縦軸（電圧） | 1mm | 0.1mV |
| 大きなマス | 5mm × 5mm | 0.20秒 × 0.5mV |
🔴 期外収縮（たまに起こる異常）
期外収縮は、「予定外の演奏」が起こる状態です。大きく分けて2つのタイプがあります。

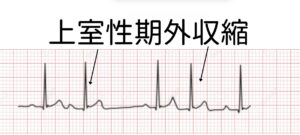

上室性期外収縮（PAC：Premature Atrial Contraction）
Screenshot
👨💼 違う駅員が早めに合図するパターン
🚂─🚃─🚃 👨💼─🚃─🚃 ⏰長い待機 🚂─🚃─🚃
P QRS T 変P QRS T 代償休止 P QRS T
🎯 PACの特徴（重要ポイント！）
- ✅ P波あり（形が正常と少し違う）
- ✅ QRS正常幅（0.12秒未満）
- ✅ 早期出現（予想より早い）
- ✅ 代償性休止（長い沈黙の後に正常リズム再開）

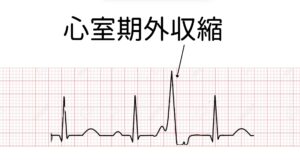

心室性期外収縮（PVC：Premature Ventricular Contraction）
🥁 ドラムが勝手に大暴走するパターン
🎼指揮者 → 🎻🎺🥁 → 🥁💥ドンガラガッシャーン！ → 😰長い沈黙
P波 QRS 変なQRS（幅広） 代償休止
🎯 PVCの特徴（国試頻出！）
- ❌ P波なし（心室が勝手に興奮）
- ⚠️ QRS幅広（0.12秒以上）
- ✅ 早期出現（予想より早い）
- ✅ 代償性休止（長い沈黙の後に正常リズム再開）
📋 次のパートでは、心房の異常（心房細動・心房粗動）について詳しく解説します
🟡 心房の異常（指揮者の問題）
心房の異常は「指揮者レベルでの問題」です。指揮者がうまく合図を出せない、または観客席が騒がしくなっている状態を想像してください。
心房細動（AF：Atrial Fibrillation）
👥 観客席からみんなが勝手に指揮するパターン
👥👥👥みんなが勝手に指揮！ → 🎻🎺🥁？？ → 🎵バラバラ音楽
ブルブル細動波 不規則QRS
「1！」「2！」「3！」「1！」「4！」...めちゃくちゃ！
🎯 心房細動（AF）の特徴
- ❌ P波消失 – 指揮者が機能していない
- 🌊 細動波（f波） – ブルブル震える波
- 📈 完全不整脈 – RR間隔がバラバラ
- ✅ QRS正常幅 – 楽器隊は正常
- ⚠️ 血栓リスク高 – 心房内で血液がうっ滞
心房細動患者の看護のポイント
🚨 心房細動患者のケアポイント
- 脈拍測定：不整脈のため手首での測定は不正確、聴診で心尖拍動を確認
- 転倒防止：抗凝固薬服用中のため、転倒による出血リスク大
- 症状観察：動悸、息切れ、胸部不快感の有無をチェック
- 服薬管理：抗凝固薬の服薬状況と出血兆候の確認
心房粗動（AFL：Atrial Flutter）
🎼💨 指揮者が超ハイテンションで高速指揮するパターン
🎼💨超高速指揮者 → 🎻🎺🥁（困惑） → 🎵なんとか演奏
F波（のこぎり波） 2:1や3:1伝導 QRS
「1234123412341234...」300回/分！ 「無理！半分だけ従う！」
🎯 心房粗動（AFL）の特徴
- 🪚 のこぎり波（F波） – 規則的ギザギザ波形
- 📊 房室ブロック – 2:1、3:1、4:1伝導
- ✅ 規則的だけど速い – 心房300回/分、心室150回/分など
- ✅ QRS正常幅 – 楽器隊は正常に演奏
- 🔄 薬剤で洞調律復帰しやすい
心房細動 vs 心房粗動の比較
| 項目 | 心房細動（AF） | 心房粗動（AFL） |
|---|---|---|
| P波 | ❌ 消失（f波） | 🪚 のこぎり波（F波） |
| 心房レート | 400-700回/分 | 約300回/分 |
| 心室レート | 不規則（80-160回/分） | 規則的（150回/分など） |
| リズム | 完全不整脈 | 規則的 |
| 治療 | 抗凝固薬・レートコントロール | 薬物的除細動・アブレーション |
📋 次のパートでは、さらに危険な心室の異常（心室頻拍・心室細動）について詳しく解説します！
🔴 心室の異常（楽器隊の問題）
心室の異常は「楽器隊レベルでの大問題」です。生命に直結する最も危険な不整脈で、看護師として絶対に見逃してはいけない状態です。
🚨 心室性不整脈の危険性
- 心拍出量の著明な低下：血圧低下、意識消失
- 突然死のリスク：数分で生命に関わる状態に
- 血行動態の破綻：ショック状態、多臓器不全
- 即座の処置が必要：除細動、CPRが必須
心室頻拍（VT：Ventricular Tachycardia）
🥁 楽器隊が指揮者を無視して連続大暴走するパターン
🎼指揮者「あれ？」 → 🥁🥁🥁🥁🥁💥💥💥 → 🎵ドンドンドンドン！
幅広QRS連発 150-250回/分
心室頻拍の分類
🎯 心室頻拍（VT）の種類
- 単形性VT：🥁🥁🥁🥁 同じ形のQRSで暴走
- 多形性VT：🥁💥🎺💥 バラバラの形で暴走
- トルサード型VT：🥁📈📉💥 くるくる回転しながら暴走
心室頻拍の特徴と対応
| 特徴 | 所見 | 対応 |
|---|---|---|
| P波 | ❌ 消失/埋没 | 🚨 即座に医師コール |
| QRS幅 | ⚠️ 幅広（0.12秒以上） | 📊 除細動器の準備 |
| 心拍数 | 📈 150-250回/分 | 💉 抗不整脈薬準備 |
| 血行動態 | 🚨 血圧低下、意識消失 | ⚡ 同期電気的除細動 |
心室細動（VF：Ventricular Fibrillation）
💥 全楽器が完全発狂状態
🎼指揮者「？？？」 → 💥🎭🔥⚡🌪️💀 → 沈黙...
完全な無秩序 心停止
☠️ 心室細動（VF）の特徴
- ❌ すべての波形消失 – P波、QRS、T波が判別不能
- 🌊 完全不規則な細かい震え – カオス状態
- ☠️ 有効心拍出量ゼロ – 血液が全く送り出されない
- 🆘 即死レベル – 数分以内に除細動が必要
心室細動発見時の看護師の対応
🆘 VF発見時の対応手順
- 意識・呼吸の確認 – 患者の反応をチェック
- ヘルプコール – 「心停止！」と大声で応援要請
- 胸骨圧迫開始 – 30回の胸骨圧迫
- 人工呼吸 – 2回の人工呼吸（可能なら）
- 除細動器の準備 – AEDまたは手動除細動器
- 電気ショック – 最短時間で実施
- CPR継続 – 自己心拍再開まで継続
心室の異常 – 緊急度分類
| 不整脈 | 緊急度 | 対応時間 | 主な処置 |
|---|---|---|---|
| 単発PVC | 🟡 軽度 | 経過観察 | 原因検索・モニタリング |
| 頻発PVC | 🟠 中等度 | 30分以内 | 抗不整脈薬・原因除去 |
| 心室頻拍 | 🔴 緊急 | 数分以内 | 同期電気的除細動 |
| 心室細動 | ☠️ 超緊急 | 即座（2分以内） | 非同期電気的除細動＋CPR |
📋 次のパートでは、房室ブロックとWPW症候群について詳しく解説します！
📡 房室ブロック（指揮者と楽器隊の連携不調）
房室ブロックは、指揮者（心房）から楽器隊（心室）への指示が正しく伝わらない状態です。伝達の程度によって1度、2度、3度に分類されます。

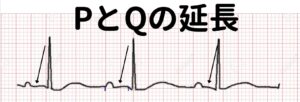

1度房室ブロック
🐌 指揮者の合図がちょっと遅れて届くパターン
🎼指揮者「せーの！」→ 🕐ちょい待ち → 🎻🎺🥁演奏開始
P波 長いPR間隔 QRS
🎯 1度房室ブロックの特徴
- ✅ P波正常 – 指揮者は健在
- ⏰ PR間隔延長 – 0.20秒以上（正常は0.12-0.20秒）
- ✅ QRS正常 – 楽器隊は正常演奏
- 🟢 基本的に無症状 – 治療不要のことが多い
2度房室ブロック
🎼📉 指揮者の合図が時々届かないパターン
Wenckebach型（Mobitz I型）
🎼「せーの」 → 🎻演奏 🎼「せーの..」 → 🎺演奏 🎼「せーの...」 → 演奏なし！
P波 QRS P波(遅) QRS P波(もっと遅) QRSなし
Mobitz II型
🎼「せーの」 → 🎻演奏 🎼「せーの」 → 🎺演奏 🎼「せーの」 → 演奏なし！
P波 QRS P波 QRS P波 QRSなし
3度房室ブロック（完全房室ブロック）
📢💥 指揮者と楽器隊が完全に別々の世界パターン
🎼指揮者「1,2,3,4...」 🎻楽器隊「ゆっくり自分のペースで...」
P波(規則的) QRS(独自のリズム)
お互い無関係！ めちゃくちゃ遅い！
🚨 3度房室ブロックの危険性
- 高度徐脈：心拍数30-40回/分
- 失神発作：Adams-Stokes発作
- 心不全：心拍出量の著明な低下
- 突然死リスク：心室停止の可能性

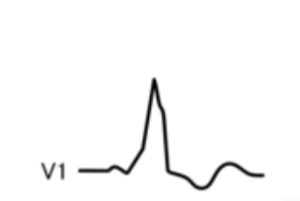

⚡ WPW症候群（副伝導路の問題）
WPW症候群は、心房から心室へ「正規ルート以外の近道」がある状態です。オーケストラで例えると、指揮者の合図が通常のルートと裏口から同時に届く状況です。
WPW症候群の特徴
🚪🔄 指揮者の合図が正面と裏口から同時に届くパターン
🎼指揮者 → 🚪正面入口 → 🎻🎺🥁
↘ 🚪裏口↗
「せーの！」 早く到着！ なだらかスタート（デルタ波）
🎯 WPW症候群の特徴
- 📐 デルタ波 – QRSの立ち上がりがなだらか
- ⏱️ PR間隔短縮 – 0.12秒未満
- 📏 QRS幅広 – 0.12秒以上
- ⚡ 発作性上室頻拍 – 突然の頻脈発作
WPW症候群の合併症と対応
| 合併症 | 症状 | 看護のポイント |
|---|---|---|
| 発作性上室頻拍 | 突然の動悸、胸部不快感 | バルサルバ法、迷走神経刺激 |
| 心房細動の合併 | 不規則脈、息切れ | 血行動態の観察、除細動準備 |
| 突然死のリスク | 意識消失、心室細動 | 緊急対応、アブレーション検討 |
📋 次のパートでは、今まで学んだ内容をまとめて、実践的な覚え方を紹介します！
📊 不整脈完全比較表
ここまで学んだ不整脈を一覧表でまとめました。国試対策や実習で活用してくださいね！
| 不整脈 | P波 | QRS幅 | リズム | 危険度 | オーケストラ例え |
|---|---|---|---|---|---|
| 正常 | ✅正常 | ✅正常 | ✅規則的 | 🟢安全 | 美しい演奏 |
| PAC | ⚠️変形 | ✅正常 | ⚠️時々乱れ | 🟡軽度 | 違う駅員の合図 |
| PVC | ❌なし | ⚠️幅広 | ⚠️時々乱れ | 🟡軽度 | ドラムの暴走 |
| 心房細動 | ❌なし | ✅正常 | ❌完全不整 | 🟠中等度 | 観客総立ち指揮 |
| 心房粗動 | ⚠️のこぎり | ✅正常 | ✅規則的(速) | 🟠中等度 | ハイテンション指揮 |
| 心室頻拍 | ❌なし | ⚠️幅広 | ✅規則的(速) | 🔴危険 | 楽器隊大反乱 |
| 心室細動 | ❌なし | ❌なし | ❌完全無秩序 | ☠️致命的 | オーケストラ大爆発 |
| WPW症候群 | ⚠️PR短縮 | 📐デルタ波 | ✅規則的 | 🟡〜🔴可変 | 裏口からの合図 |
🚨 緊急度別分類
🎯 緊急度別対応指針🟢 安全レベル
- 正常洞調律 – 経過観察継続
🟡 注意レベル
- PAC, PVC単発 – 症状観察、原因検索
🟠 治療必要レベル
- 心房細動・粗動 – 血栓予防、レートコントロール
- PVC頻発 – 抗不整脈薬検討
🔴 緊急レベル
- 心室頻拍 – 即座に同期除細動
☠️ 超緊急レベル
- 心室細動 – 数分以内に除細動＋CPR
💡 覚え方のコツ
🎼 オーケストラ式！5つの基本ルール1. P波の有無 = 指揮者がいるかどうか
- P波あり → 上室性（指揮者レベルの問題）
- P波なし → 心室性（楽器レベルの問題）
2. QRS幅 = 楽器の音がきれいかどうか
- 正常幅 → 上室性不整脈
- 幅広 → 心室性不整脈
3. 規則性 = リズムが整っているかどうか
- 規則的 → 頻拍・粗動系
- 不規則 → 細動・期外収縮系
4. 上室性の特徴
- P波あり、QRS正常幅、血行動態は比較的安定
5. 心室性の特徴
- P波なし、QRS幅広、血行動態不安定で危険
📱 さらに深く学びたいあなたへ！
この記事で不整脈の基本は理解できたと思いますが、看護師として働く上では、もっと実践的な知識が必要ですよね。
🎁 特別プレゼント！【無料】心電図勉強アプリをプレゼント中！
- ✅ ゲーム感覚で不整脈をマスター
- ✅ 国試によく出る問題を厳選収録
- ✅ 実習で使える実践的な内容
- ✅ オーケストラ比喩で楽しく学習
- ✅ 解説動画付きで理解度UP
📲 今すぐ公式LINEに登録して無料アプリをGET！
👇 今すぐ登録してアプリを受け取る！ 👇
🎯 まとめ
今回は「オーケストラ式不整脈ガイド」として、心電図の基本から危険な不整脈まで解説しました。
🎼 今日のポイントまとめ
- 心臓 = オーケストラ：P波（指揮者）、QRS（楽器隊）、T波（拍手）
- 期外収縮：予定外の演奏（PAC・PVC）
- 心房の異常：指揮者の問題（AF・AFL）
- 心室の異常：楽器隊の問題（VT・VF）最も危険
- 緊急度分類：色で覚える（緑→黄→橙→赤→黒）
- 基本ルール：P波の有無とQRS幅で判定
看護学生の皆さん、今日も一日お疲れさまでした！
君の看護師への夢を応援しています 🌟
